Mô đun SoC là gì
Mô đun SoC (System-on-Chip) là một mạch tích hợp (IC) hợp nhất toàn bộ hoặc hầu hết các thành phần cốt lõi của một hệ thống điện tử bao gồm bộ xử lý trung tâm (CPU), bộ nhớ (RAM/ROM/Flash), giao diện đầu vào/đầu ra (I/O), bộ xử lý đồ họa (GPU), các mô-đun truyền thông (Wi-Fi, Bluetooth, 4G/5G) và nhiều thành phần chuyên dụng khác trên một chip bán dẫn duy nhất.
Nếu một hệ thống máy tính truyền thống giống như một căn phòng với nhiều thiết bị riêng lẻ được nối dây với nhau như màn hình, CPU, bộ nhớ, card mạng thì mô đun SoC giống như thu gọn toàn bộ căn phòng đó vào một chiếc hộp nhỏ bằng lòng bàn tay, nhưng vẫn hoạt động đầy đủ chức năng.
Thay vì sử dụng nhiều con chip rời biệt cho từng chức năng khác nhau, SoC đóng gói tất cả lên cùng một đế bán dẫn, giúp tối ưu hóa đồng thời ba yếu tố then chốt: hiệu suất xử lý (nhờ đường truyền dữ liệu nội bộ cực ngắn), kích thước vật lý (lý tưởng cho thiết bị nhúng, IoT, điện thoại thông minh) và mức tiêu thụ năng lượng (ít nhiệt sinh ra, pin dùng lâu hơn).
Chính vì vậy, SoC hiện là nền tảng phần cứng không thể thiếu trong các thiết bị hiện đại như smartphone, đồng hồ thông minh, camera IP, thiết bị IoT công nghiệp và các hệ thống nhúng thông minh nơi mà không gian, năng lượng và chi phí đều là tài nguyên cần tối ưu từng milimét.

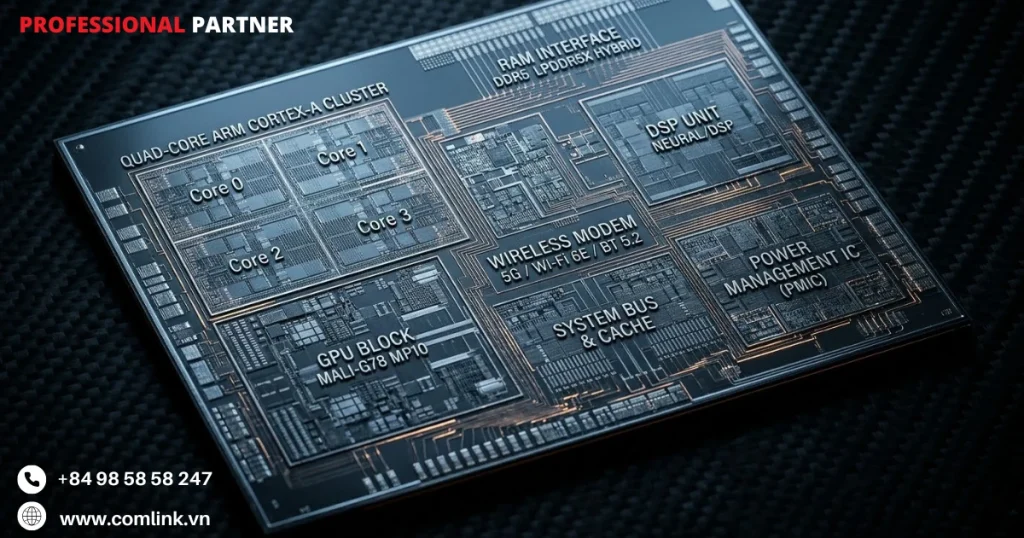

Thành phần cơ bản
Bộ xử lý trung tâm (CPU)
Trong bất kỳ hệ thống máy tính nào, CPU đóng vai trò là trung tâm điều hành.
Nó là thành phần chịu trách nhiệm diễn giải và thực thi các lệnh từ hệ điều hành và ứng dụng người dùng.
Tuy nhiên, trong môi trường IoT, không phải CPU nào cũng như nhau.
Sự đa dạng của các ứng dụng IoT từ các nút cảm biến tiêu thụ điện năng cực thấp đến các cổng kết nối biên hiệu năng cao đòi hỏi một dải kiến trúc vi xử lý linh hoạt.
Đây chính là lý do tại sao kiến trúc nền tảng ARM đã trở thành lựa chọn thống trị trong lĩnh vực IoT.
Dòng ARM Cortex-A hướng đến các ứng dụng đòi hỏi hiệu năng cao như các thiết bị chạy hệ điều hành Linux đầy đủ, quản lý giao diện người dùng phong phú, hoặc xử lý các tác vụ phức tạp như suy luận học máy.
Ngược lại, dòng ARM Cortex-M được thiết kế dành riêng cho các ứng dụng vi điều khiển tiêu thụ điện năng cực thấp, có thể hoạt động bằng pin đồng xu trong thời gian dài trong khi vẫn xử lý các tác vụ thời gian thực với độ trễ xác định.
Cả hai dòng đều được hưởng lợi từ hệ sinh thái phần mềm phong phú của ARM, sự hỗ trợ rộng rãi từ chuỗi công cụ phát triển và khả năng tích hợp sâu với các hệ điều hành thời gian thực (RTOS).
Đối với các nhà thiết kế sản phẩm IoT, lựa chọn lõi CPU phù hợp là một trong những quyết định kiến trúc quan trọng nhất.
Một SoC nền tảng Cortex-M33 có thể là lý tưởng cho đồng hồ đo thông minh truyền dữ liệu mỗi 15 phút, trong khi một cụm Cortex-A55 có thể cần thiết cho thiết bị biên công nghiệp chạy pipeline thị giác máy tính.
Kiến trúc CPU cuối cùng quyết định giới hạn hiệu năng, ngân sách điện năng và khả năng tương thích phần mềm của thiết bị.
Ví dụ: Tại các khu công nghiệp ở Bình Dương và Đồng Nai, thiết bị cảm biến nhiệt độ và độ ẩm gắn trên dây chuyền sản xuất thường dùng Cortex-M4, chỉ tiêu thụ vài milliwatt, đủ chạy liên tục nhiều năm bằng pin.
Trong khi đó, camera giám sát thông minh tại các nhà máy này lại cần Cortex-A53 để chạy mô hình nhận diện khuôn mặt và phát hiện dị vật theo thời gian thực.
Xử lý đồ họa (GPU) và xử lý tín hiệu số (DSP)
Trong khi CPU đảm nhận các tính toán đa năng, các SoC hiện đại tích hợp thêm các đơn vị xử lý chuyên dụng để xử lý hiệu quả các tác vụ đặc thù.
GPU (Bộ xử lý đồ họa) và DSP (Bộ xử lý tín hiệu số) là hai bộ tăng tốc như vậy, mỗi loại được tối ưu hóa cho một kiểu tác vụ hoàn toàn khác nhau.
GPU đảm nhận toàn bộ các tác vụ kết xuất liên quan đến đầu ra hình ảnh và giao diện người dùng.
Nó vẽ các phần tử màn hình cảm ứng trong các sản phẩm IoT tiêu dùng đến kết xuất luồng video theo thời gian thực trong camera thông minh.
Các lõi GPU vượt trội ở khả năng tính toán song song, giúp chúng xử lý tốt các phép tính ma trận phổ biến trong pipeline xử lý ảnh.
Trong khi đó, DSP được thiết kế để đạt độ chính xác toán học cao trong các tác vụ miền tín hiệu:
- Lọc dữ liệu cảm biến.
- Nén luồng âm thanh.
- Giải điều chế tín hiệu RF.
- Tthực hiện Biến đổi Fourier nhanh (FFT) trên dữ liệu rung động từ thiết bị công nghiệp.
Lợi ích thực tiễn của tích hợp các lõi GPU và DSP chuyên dụng thay vì giao toàn bộ tác vụ này cho CPU là rất đáng kể.
Nhờ phân tách khối lượng công việc, SoC giúp CPU luôn sẵn sàng quản lý hệ thống và logic ứng dụng, trong khi GPU và DSP hoạt động song song trên các tác vụ tương ứng.
Do đó trực tiếp mang lại thông lượng hệ thống cao hơn, độ trễ thấp hơn trong pipeline xử lý tín hiệu, và hiệu quả năng lượng tốt hơn vì các lõi chuyên dụng thường tiêu thụ ít điện năng hơn nhiều so với CPU đa năng khi thực hiện cùng một phép tính.
Ví dụ: Hệ thống loa thông minh hay thiết bị đọc sách điện tử thế hệ mới đều tận dụng DSP để xử lý âm thanh, lọc tạp âm, cân bằng âm lượng mà không làm ảnh hưởng đến CPU, giúp thiết bị phản hồi nhanh hơn và tiết kiệm điện hơn đáng kể.
Hệ thống bộ nhớ tích hợp
Kiến trúc bộ nhớ là yếu tố then chốt quyết định đặc tính hiệu năng tổng thể của một SoC.
Thay vì phụ thuộc vào chip nhớ ngoài cho mọi thao tác, các SoC hiện đại tích hợp một hệ thống bộ nhớ phân cấp giúp cân bằng tốc độ, dung lượng và mức tiêu thụ điện năng qua nhiều tầng.
Ở tầng nhanh nhất, SRAM (Bộ nhớ truy cập ngẫu nhiên tĩnh) được nhúng trực tiếp vào lõi SoC.
Nó cung cấp thời gian truy cập cỡ nano giây cho các bộ đệm quan trọng, bộ nhớ ngăn xếp và các cấu trúc dữ liệu được truy cập thường xuyên.
SRAM vốn nhanh hơn bộ nhớ động nhưng chiếm nhiều diện tích silicon hơn trên mỗi bit, do đó phù hợp nhất cho các bộ nhớ đệm nhỏ, tốc độ cao.
Để đáp ứng nhu cầu bộ nhớ làm việc lớn hơn, SoC cung cấp các giao diện tốc độ cao như LPDDR4 hoặc LPDDR5 để kết nối các mô-đun RAM động (DRAM) bên ngoài.
Ngoài ra, các giao diện cho bộ nhớ NAND Flash hoặc NOR Flash lưu trữ hệ điều hành, firmware và dữ liệu ứng dụng ngay cả khi mất điện.
DRAM khả năng đảm bảo dung lượng và Flash sẽ cung cấp cho các nhà thiết kế thiết bị IoT một bộ công cụ linh hoạt để điều chỉnh kiến trúc bộ nhớ sao cho phù hợp chính xác với yêu cầu của ứng dụng.
Một nút cảm biến công nghiệp có thể chỉ cần vài kilobyte SRAM và một phân vùng Flash nhỏ, trong khi một cổng kết nối AI biên chạy mô hình suy luận có thể cần hàng gigabyte LPDDR4 và dung lượng Flash đáng kể.
Ví dụ: Các thiết bị đầu cuối thanh toán POS của VNPay hay MoMo thường dùng SoC với SRAM nhúng để xử lý giao dịch tức thời, DRAM ngoài để chạy giao diện màn hình cảm ứng, và Flash để lưu lịch sử giao dịch.
Cả ba tầng bộ nhớ cùng phối hợp để đảm bảo trải nghiệm người dùng mượt mà và an toàn dữ liệu.
Mô đun kết nối không dây
Nếu CPU là bộ não của SoC IoT, thì mô-đun kết nối không dây chính là tiếng nói của nó để giúp thiết bị giao tiếp với hệ sinh thái mạng rộng lớn bên ngoài.
Đây có thể nói là đặc điểm định danh nhất của một SoC lớp IoT vì nó loại bỏ nhu cầu về chip modem rời và tích hợp trực tiếp bộ thu phát RF (Radio Frequency) vào silicon.
Tùy thuộc vào ứng dụng mục tiêu, một SoC có thể tích hợp hỗ trợ cho nhiều giao thức không dây.
Các tiêu chuẩn di động như LTE-M, NB-IoT và 5G hỗ trợ kết nối diện rộng cho các thiết bị triển khai ở khắp thành phố hoặc vùng xa xôi.
Các giao thức tầm ngắn như Wi-Fi 6 (802.11ax), Bluetooth 5 và ZigBee phục vụ tự động hóa nhà thông minh, giám sát công nghiệp và các ứng dụng mạng cá nhân.
LoRa và LoRaWAN cung cấp khả năng kết nối xa với tiêu thụ điện thấp, lý tưởng cho IoT nông nghiệp và mạng lưới cảm biến thành phố thông minh.
Hỗ trợ Mạng phi mặt đất (NTN) thậm chí còn mở ra kết nối vệ tinh cho các thiết bị hoạt động ngoài vùng phủ sóng mặt đất.
Tích hợp các bộ thu phát RF trực tiếp trên chip sẽ giảm diện tích PCB, hạ thấp chi phí linh kiện, đơn giản hóa quá trình chứng nhận tuân thủ quy định và tăng mức độ tích hợp giữa tầng giao thức và vi xử lý ứng dụng.
Đối với các nhà phát triển IoT, điều này đồng nghĩa với thời gian ra thị trường nhanh hơn và độ phức tạp phần cứng thấp hơn khi thiết kế sản phẩm kết nối.
Ví dụ: Các thiết bị đo điện thông minh mà Điện lực đang triển khai tại các khu dân cư sử dụng SoC tích hợp NB-IoT, truyền chỉ số tiêu thụ điện về trung tâm dữ liệu mỗi ngày mà không cần kỹ thuật viên đến đọc số.
Do đó tiết kiệm hàng tỷ đồng chi phí vận hành mỗi năm.
Giao diện ngoại vi và tăng tốc chuyên dụng
Một thiết bị IoT không hoạt động đơn lẻ mà nó phải tương tác với một hệ sinh thái đa dạng gồm cảm biến, cơ cấu chấp hành, màn hình hiển thị và các mô-đun ngoại vi.
Điều này được thực hiện thông qua các bộ điều khiển giao diện ngoại vi của SoC, cung cấp các kênh truyền thông tiêu chuẩn hóa ra thế giới vật lý.
Các giao diện phổ biến được tích hợp trong SoC IoT bao gồm:
- UART (truyền thông nối tiếp với mô-đun GPS hoặc cảm biến đời cũ).
- SPI và I2C (bus cảm biến tốc độ cao và thấp tương ứng).
- USB (truyền dữ liệu và sạc thiết bị).
- HDMI (đầu ra màn hình cho thiết bị đa phương tiện).
- GPIO (chân vào/ra đa năng để điều khiển trực tiếp đèn LED, rơ-le và cảm biến rời).
Do đó giúp một SoC duy nhất đóng vai trò trung tâm tích hợp cho các hệ thống đa cảm biến phức tạp mà không cần chip cầu nối giao diện bổ sung.
Ngoài giao diện ngoại vi truyền thống, SoC còn tích hợp NPU là bộ tăng tốc AI chuyên dụng được thiết kế để thực thi các mô hình suy luận học sâu trực tiếp tại biên.
Một NPU có thể thực hiện các tác vụ như phân loại hình ảnh, nhận diện từ khóa, phát hiện bất thường và bảo trì dự đoán hoàn toàn trên thiết bị mà không cần phụ thuộc vào kết nối đám mây.
Khả năng xử lý thông minh tại chỗ đặc biệt có giá trị đối với các ứng dụng nhạy cảm về độ trễ trong sản xuất, giám sát y tế và các hệ thống tự hành.
Ví dụ: Camera an ninh thông minh tích hợp NPU trong SoC, có khả năng nhận diện hành vi bất thường (như bỏ lại hành lý, xâm nhập vùng cấm) ngay tại camera mà không cần gửi video lên server.
Vì thế vừa giảm băng thông mạng vừa bảo vệ quyền riêng tư và bảo mật.
Quản lý nguồn điện (PMU) và hệ thống xung nhịp
Trong các triển khai IoT chạy bằng pin hoặc thu năng lượng môi trường, hiệu quả năng lượng không phải là ưu tiên phụ mà đó là yêu cầu thiết kế căn bản.
PMU (Đơn vị quản lý nguồn điện) bên trong SoC đóng vai trò là động cơ điều phối năng lượng, linh hoạt điều chỉnh mức điện áp trên từng khối chức năng riêng lẻ nhằm giảm thiểu tổng mức tiêu thụ điện.
PMU thực hiện kiểm soát nguồn điện chi tiết thông qua các kỹ thuật như điều chỉnh điện áp và tần số động (DVFS).
Do đó giúp giảm điện áp hoạt động và tốc độ xung nhịp của các lõi đang hoạt động trong các giai đoạn yêu cầu tính toán thấp hơn.
Khả năng tắt nguồn hoàn toàn các hệ thống con không hoạt động như ngắt điện GPU, DSP hoặc bộ thu phát không dây khi những khối đó không được sử dụng.
Hệ thống xung nhịp phối hợp chặt chẽ với PMU, tạo ra và phân phối các tín hiệu xung nhịp chính xác đến từng miền chức năng, đồng thời hỗ trợ chặn xung nhịp độc lập trên từng khối.
Ví dụ: Các thiết bị theo dõi sức khỏe đeo tay như vòng tay thông minh hoạt động liên tục 7–14 ngày nhờ PMU thông minh.
Ban đêm, khi người dùng ngủ, GPS và màn hình bị cắt điện hoàn toàn và chỉ còn cảm biến nhịp tim hoạt động ở chế độ tiết kiệm điện tối đa nên tổng mức tiêu thụ có thể xuống dưới 1mW.

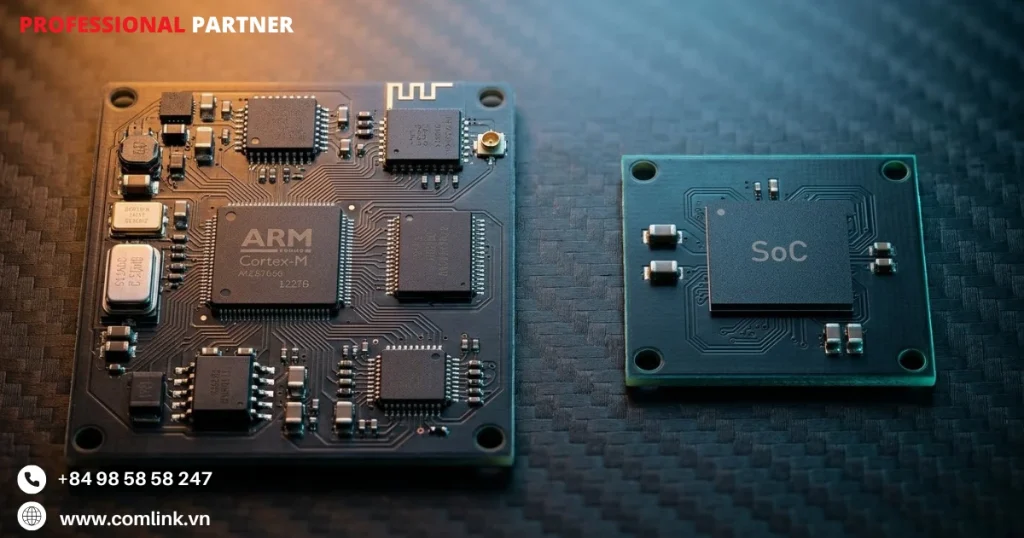

So sánh với mô đun truyền thống
| Tiêu chí so sánh | Mô đun truyền thống (Legacy) | Mô đun dựa trên SoC (Smart) | Hệ quả đối với thiết kế |
|---|---|---|---|
| Cấu trúc linh kiện | Sử dụng chip modem và CPU/MCU rời rạc trên PCB | Tích hợp toàn bộ vào một chip đơn | Giảm diện tích bo mạch khoảng 30–40% |
| Giao diện kết nối | Kết nối qua các đường bus ngoại vi (UART, USB, SPI) | Kết nối nội tại bên trong đế silicon | Giảm nhiễu điện từ (EMI) và độ trễ tín hiệu |
| Hệ điều hành | Thường chạy firmware RTOS hoặc tập lệnh AT đơn giản | Hỗ trợ các OS đầy đủ (Linux, Android, OpenWRT) | Cho phép chạy các ứng dụng phức tạp và xử lý đa nhiệm |
| Tiêu thụ năng lượng | Khó tối ưu do phải duy trì giao tiếp giữa các chip | Quản lý nguồn tập trung và hiệu quả hơn | Kéo dài tuổi thọ pin đáng kể cho các thiết bị di động |
| Thời gian ra mắt | Dài do phải thiết kế mạch phức tạp và gỡ lỗi nhiều lớp | Ngắn hơn nhờ sử dụng nền tảng đã được tiền tích hợp | Tăng lợi thế cạnh tranh cho các doanh nghiệp |

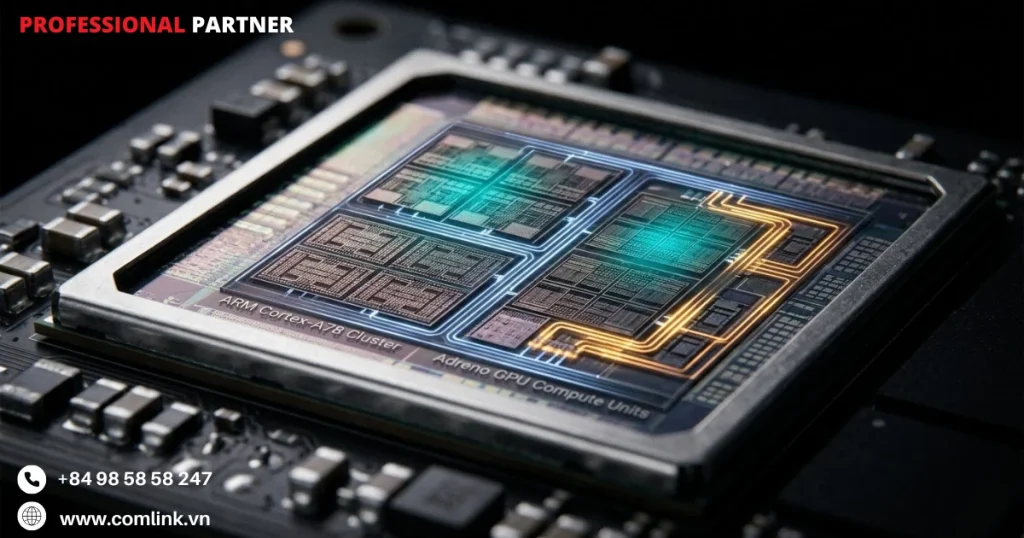

Xu hướng phát triển
Trí tuệ tại biên
Trong kỷ nguyên dữ liệu lớn, mô hình truyền thống thu thập dữ liệu thô từ cảm biến rồi gửi lên máy chủ đám mây trung tâm để xử lý đang bộc lộ những giới hạn nghiêm trọng.
Băng thông mạng bị thu hẹp, chi phí truyền dữ liệu ngày càng tăng, độ trễ xử lý vượt mức chấp nhận.
Tất cả đã thể hiện sự mong manh của các kiến trúc phụ thuộc hoàn toàn vào đám mây, đặc biệt trong những môi trường mà khả năng phản hồi theo thời gian thực là yêu cầu bắt buộc.
Chính thực trạng này đã thúc đẩy một sự chuyển dịch kiến trúc mang tính nền tảng: Trí Tuệ Biên (Edge Intelligence).
Đây là mô hình trong đó phân tích dữ liệu và ra quyết định diễn ra ngay trên thiết bị, không cần trung gian.
Các mô đun SoC hiện đại hiện thực hóa điều này nhờ tích hợp lõi CPU và GPU hiệu năng cao trên một con chip duy nhất, thực thi các tác vụ tính toán phức tạp ngay tại chỗ mà không cần kết nối mạng.
Tác động thực tiễn hết sức rõ ràng:
- Camera an ninh nhận diện khuôn mặt ngay tại thiết bị mà không cần tải video lên máy chủ.
- Robot công nghiệp xử lý quyết định tránh vật cản trong vài mili giây nhờ engine suy luận tích hợp.
- Thiết bị y tế đeo trên người phát hiện bất thường tim mạch theo thời gian thực và cảnh báo ngay cả khi không có kết nối mạng.
Ví dụ: Hệ thống camera giám sát giao thông thông minh tại các nút giao trọng điểm có thể nhận diện biển số xe, phát hiện vi phạm và xử lý hình ảnh ngay tại cột camera.
Đáng chú ý hơn, nếu tích hợp khả năng tăng tốc AI/ML trực tiếp vào mô đun SoC đang nhanh chóng chuyển từ tính năng khác biệt sang tiêu chuẩn ngành.
Trong giai đoạn 2026–2028, các mô đun SoC hỗ trợ 5G RedCap tích hợp bộ xử lý thần kinh NPU dự kiến sẽ trở thành cấu hình nền tảng trên toàn bộ các phân khúc IoT.
Sự chuyển đổi này tái cơ cấu chuỗi giá trị IoT một cách căn bản
Thay vì dồn trí tuệ phân tích vào các trung tâm dữ liệu tập trung, năng lực đó được phân tán ra tận cùng mạng lưới.
Với nhà sản xuất thiết bị và đơn vị tích hợp hệ thống, điều này đồng nghĩa với thiết bị thông minh hơn, chi phí vận hành thấp hơn và tạo ra được những sản phẩm hiện đại hơn.
Giảm phức tạp và tối ưu chi phí (TCO)
Một trong những thách thức dai dẳng nhất với các nhà phát triển thiết bị OEM là sự phức tạp khi tích hợp các linh kiện rời rạc từ nhiều nhà cung cấp bán dẫn khác nhau.
Mỗi chip đơn lẻ thường đòi hỏi driver thiết bị riêng, stack phần mềm riêng, hệ thống quản lý nguồn riêng và quy trình kiểm định riêng.
Do đó tạo ra một gánh nặng kỹ thuật cộng dồn kéo dài vòng đời phát triển và đẩy chi phí lên cao.
Khi một thiết kế sản phẩm cần kết hợp cellular, Wi-Fi, Bluetooth, GPS và bộ xử lý từ các nhà cung cấp khác nhau, độ phức tạp bố trí PCB và rủi ro chuỗi cung ứng có thể trở thành rào cản khổng lồ trước khi kịp ra thị trường.
Mô đun SoC giải quyết thách thức này một cách trực diện bằng cách hợp nhất tất cả các chức năng đó vào một đơn vị phần cứng đã được chứng nhận.
Khi thay thế nhiều chip rời bằng một mô đun tích hợp duy nhất, các OEM đạt được mức giảm đo lường được trong chi phí BOM (Bill of Materials).
Thiết kế PCB đơn giản hơn với ít lớp và ít đường dẫn phức tạp hơn, đồng thời giảm đáng kể rủi ro gián đoạn do thiếu linh kiện.
Đội ngũ kỹ thuật không còn phải quản lý tương thích giữa năm SDK từ năm nhà cung cấp khác nhau mà thay vào đó, một BSP thống nhất từ nhà cung cấp mô đun xử lý toàn bộ lớp trừu tượng phần cứng trên tất cả các tính năng.
Ví dụ: Một startup Việt Nam phát triển thiết bị giám sát chuỗi lạnh cho ngành logistics nếu dùng SoC tích hợp sẵn cellular + GPS + cảm biến, có thể rút ngắn thời gian đưa sản phẩm ra thị trường từ 18 tháng xuống còn 6–9 tháng, đồng thời tiết kiệm đáng kể chi phí kỹ thuật.
Lợi ích thường bị đánh giá thấp nhất nằm ở khâu chứng nhận quản lý và nhà mạng.
Để được nhà khai thác mạng phê duyệt cho một thiết kế cellular tùy chỉnh là quy trình có thể tiêu tốn hàng chục nghìn đô la và chiếm hàng tháng nguồn lực kỹ thuật.
Các mô đun SoC được chứng nhận sẵn bởi các nhà mạng viễn thông lớn loại bỏ hoàn toàn gánh nặng này.
Do đó giúp OEM tập trung thời gian và vốn vào phát triển ứng dụng và hoạt động đưa sản phẩm ra thị trường.
Hiệu ứng tích lũy là chi phí BOM thấp hơn, thiết kế đơn giản hơn, giảm chi phí chứng nhận và rút ngắn Time-to-Market.
Từ đó tạo ra mức tối ưu TCO thuyết phục, biến mô đun SoC thành lựa chọn kinh tế hợp lý cho các triển khai IoT quy mô lớn.

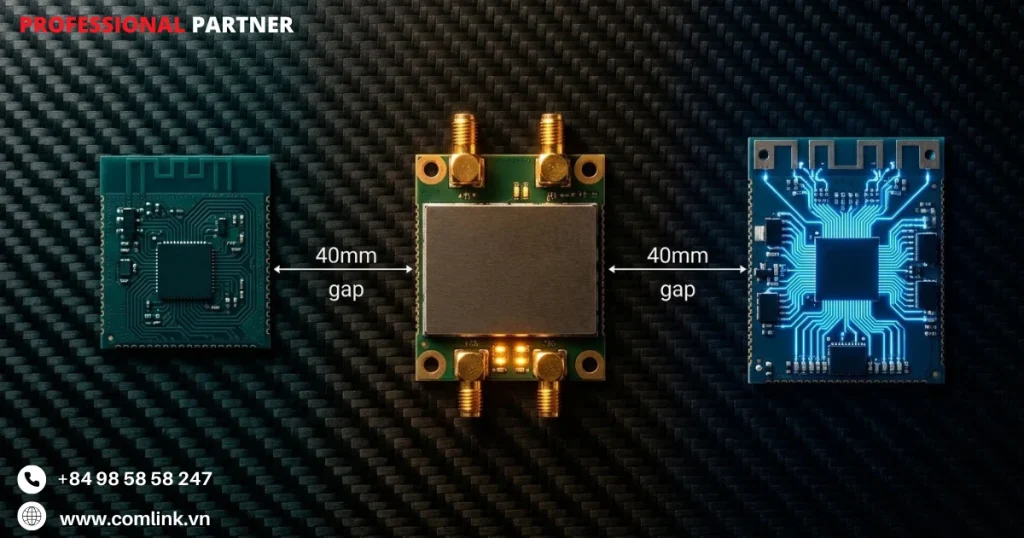

Nâng cấp các giao thức kết nối (Cat-1 bis, LPWA và 5G)
Thị trường mô đun SoC đang trải qua quá trình phân tầng có chủ đích theo các công nghệ kết nối cellular.
Nó phản ánh nhận thức không có giao thức đơn lẻ nào đáp ứng tối ưu được toàn bộ phổ ứng dụng IoT.
Sự phân tầng trải dài từ LTE Cat-1 bis, các công nghệ LPWA, đến 5G/5G RedCap giúp nhà thiết kế thiết bị lựa chọn đúng cấu hình kết nối phù hợp với yêu cầu hiệu năng, tiêu thụ điện năng và chi phí của từng ứng dụng cụ thể.
LTE Cat-1 bis đang nhanh chóng khẳng định vị thế là giải pháp chủ đạo cho các ứng dụng nhạy cảm về chi phí nhưng cần vùng phủ sóng toàn cầu đáng tin cậy.
Nhờ áp dụng thiết kế một anten thay vì yêu cầu hai anten của LTE Cat-1 truyền thống SoC Cat-1 bis giảm đáng kể cả độ phức tạp tích hợp phần cứng lẫn mức tiêu thụ điện.
Vì thế chúng đặc biệt phù hợp với thiết bị thanh toán POS, thiết bị theo dõi tài sản, và các sản phẩm IoT tiêu dùng.
Đây là phân khúc giá thành hợp lý và tương thích mạng rộng là tiêu chí lựa chọn hàng đầu.
Ví dụ: Các máy POS không dây dùng trong chuỗi bán lẻ hay các xe bán hàng lưu động là ứng dụng điển hình của Cat-1 bis cần kết nối ổn định trên mạng Viettel/Vinaphone/Mobifone với chi phí module thấp.
Ở thái cực ngược lại về mức tiêu thụ điện, các công nghệ LPWA cụ thể là NB-IoT và LTE-M được thiết kế cho những ứng dụng đặt tuổi thọ pin lên hàng đầu tuyệt đối.
Các mô đun SoC xây dựng trên các tiêu chuẩn này được tối ưu để đạt thời gian hoạt động lên tới 20 năm trên một lần nạp pin.
Chúng kết hợp khả năng xuyên vật cản tín hiệu vượt trội giúp triển khai trong các môi trường khắc nghiệt như hạ tầng ngầm dưới đất, tầng hầm đô thị dày đặc, hay vỏ máy công nghiệp.
Đồng hồ đo điện, nước thông minh, cảm biến độ ẩm đất nông nghiệp và các nút quan trắc môi trường là những ứng dụng thụ hưởng điển hình nhất.
Ví dụ: Dự án triển khai đồng hồ nước thông minh hay hệ thống quan trắc chất lượng không khí đều là những ứng dụng lý tưởng cho NB-IoT.
Đây là những thiết bị được lắp đặt nhiều năm không cần bảo trì, truyền dữ liệu định kỳ với lượng dữ liệu nhỏ.
Mô đun SoC 5G và 5G RedCap đang đẩy trần hiệu năng của kết nối IoT lên tầm cao mới.
Mô đun 5G đầy đủ cung cấp băng thông cực cao và độ trễ cực thấp mà xe tự hành, robot cộng tác và hệ thống tự động hóa công nghiệp thời gian thực đòi hỏi.
Tuy nhiên, RedCap mới là phân khúc có ý nghĩa chiến lược đặc biệt: cung cấp hiệu năng vượt trội so với LTE trong khi vẫn tiêu thụ năng lượng và chi phí phần cứng chỉ bằng một phần so với 5G đầy đủ.
RedCap được định vị trở thành tiêu chuẩn kết nối cho nhóm ứng dụng rộng lớn đã vượt quá giới hạn của LTE nhưng chưa thực sự cần, hoặc không cần đến mạng 5G đầy đủ..
Ví dụ: Trong các khu công nghiệp, hệ thống giám sát máy móc theo thời gian thực, camera AI kiểm tra chất lượng sản phẩm, hay robot hàn tự động đều là ứng dụng RedCap tiềm năng.
Chúng cần phản hồi nhanh hơn LTE nhưng không cần đến băng thông khổng lồ của 5G mmWave.
Phạm vi ứng dụng
Hạ tầng lưới điện thông minh
Làn sóng chuyển đổi sang lưới điện thông minh trên toàn cầu đang đặt ra những yêu cầu hoàn toàn mới đối với thiết bị đo đếm điện năng.
Các công tơ hiện đại không còn đơn thuần là điểm thu thập dữ liệu thụ động.
Chúng phải trở thành các nút xử lý thông minh ở biên mạng và có khả năng phân tích theo thời gian thực và vận hành độc lập mà không cần phụ thuộc vào hệ thống trung tâm.
Công tơ điện truyền thống chỉ ghi nhận dữ liệu và định kỳ truyền về máy chủ, tạo ra độ trễ khiến các sự cố như dao động điện áp hay bất thường về chất lượng điện bị phát hiện quá muộn để xử lý kịp thời.
Sự xuất hiện của các mô đun SoC tích hợp công nghệ LPWA (mạng diện rộng tiêu thụ năng lượng thấp) đã thay đổi căn bản cục diện này.
Điển hình là mô đun Semtech HL7900 được xây dựng trên nền tảng Sony ALT1350.
Mô đun này tích hợp modem di động vi điều khiển cấp ứng dụng và mạch quản lý nguồn điện trên một con chip duy nhất.
Do đó đó có thể thực hiện phân tích chất lượng điện ngay tại đầu công tơ, không cần bộ xử lý ngoài như trước đây.
Dữ liệu được truyền qua mạng NB-IoT (Narrowband IoT), một công nghệ LPWA dùng phổ tần cấp phép, được tối ưu hóa đặc biệt cho tiêu thụ điện cực thấp và khả năng xuyên tường sâu.
Vì vậy nó lý tưởng cho các công tơ lắp đặt trong tầng hầm, trạm biến áp hay khu vực hẻo lánh.
Khi đó ứng dụng được chạy trực tiếp trên SoC, không cần thêm vi điều khiển phụ trong thiết kế công tơ.
Điều này giúp giảm số lượng linh kiện, thu nhỏ kích thước thiết bị, hạ chi phí sản xuất và nâng cao độ bền là những yếu tố quyết định khi các đơn vị điện lực triển khai hàng triệu thiết bị trên toàn quốc.
Ví dụ: Các công tơ tích hợp SoC + NB-IoT có thể ghi nhận và phát hiện ngay lập tức các hiện tượng như mất điện cục bộ, sụt áp tại khu công nghiệp thay vì phải chờ nhân viên kiểm tra định kỳ hàng tháng như trước.
Hệ thống chiếu sáng thích ứng
Các chương trình phát triển thành phố thông minh ngày càng nhận ra hệ thống chiếu sáng đường phố là một trong những hạng mục tiêu thụ ngân sách năng lượng đô thị lớn nhất.
Hệ thống đèn đường truyền thống hoạt động theo lịch cố định, hoàn toàn không phản ứng được với các yếu tố thực tế như cường độ ánh sáng môi trường, mật độ người đi bộ hay thời tiết cục bộ.
Các bộ điều khiển chiếu sáng tích hợp SoC khắc phục điểm yếu này bằng cách đưa khả năng xử lý tính toán vào ngay bên trong thân đèn.
Trong các dự án thành phố thông minh hiện đại, mô đun SoC tích hợp LTE và LPWA được gắn trực tiếp vào bộ điều khiển đèn đường.
Thay vì gửi dữ liệu thô từ cảm biến ánh sáng và đầu dò chuyển động về trung tâm quản lý rồi chờ lệnh phản hồi, SoC xử lý tại chỗ và thực thi thuật toán điều chỉnh độ sáng theo thời gian thực.
Ví dụ: Tự động tăng sáng khi phát hiện người đi bộ tiến lại gần và dần giảm cường độ trong những khung giờ vắng người.
Vòng xử lý nội bộ này đạt thời gian phản hồi tính bằng mili giây nên vượt trội so với kiến trúc phụ thuộc đám mây.
Điểm đáng chú ý là khả năng duy trì hoạt động thông minh ngay cả khi mạng truyền thông bị gián đoạn.
Vì SoC đảm nhiệm toàn bộ logic điều khiển cốt lõi ngay trên thiết bị, hệ thống đèn đường vẫn vận hành bình thường mà không cần kết nối liên tục với trung tâm điều hành.
Hơn nữa mô đun vẫn duy trì chức năng chẩn đoán từ xa và báo lỗi, thông báo cho đội kỹ thuật khi phát hiện bóng đèn hỏng hay sự cố phần cứng.
Vì vậy chuyển dịch mô hình vận hành đô thị từ phản ứng bị động sang quản lý tài sản chủ động.
Ví dụ: Nếu tích hợp SoC xử lý biên, đèn trên các tuyến phố vắng lúc 2–4 giờ sáng có thể tự động giảm xuống 30% công suất, tiết kiệm điện đáng kể mà vẫn đảm bảo an toàn khi có người hoặc phương tiện xuất hiện.
Thiết bị POS thông minh
Thiết bị POS đã vượt xa vai trò ban đầu là một chiếc máy đọc thẻ đơn giản.
Môi trường bán lẻ và dịch vụ ăn uống hiện đại đòi hỏi thiết bị POS phải tích hợp liền mạch trong một thân máy nhỏ gọn:
- Xử lý thanh toán.
- Quản lý hàng tồn kho.
- Tương tác khách hàng.
- Phân tích dữ liệu.
Các mô đun SoC hiệu năng cao chạy Android OS đủ sức xử lý đồng thời kết nối di động, Wi-Fi, Bluetooth và luồng xử lý hình ảnh nâng cao tất cả trong một thân máy nhỏ gọn.
Khả năng xử lý ảnh tích hợp mở ra những tính năng như quét mã QR tốc độ cao và nhận diện khách hàng.
Vì vậy biến thiết bị POS từ một điểm giao dịch đơn thuần thành một điểm tiếp xúc tương tác thực sự với người dùng.
Khả năng này trước đây chỉ đạt được với nhiều linh kiện rời rạc nay trở nên dễ dàng và tiết kiệm chi phí nhờ tích hợp SoC.
Một nhà sản xuất chuyển sang thiết kế phần cứng lấy SoC làm trung tâm và đạt mức giảm 65% thời gian phát triển phần cứng, đồng thời cải thiện đáng kể độ ổn định hệ thống.
Kết quả này phản ánh một xu hướng rộng hơn của ngành vì tích hợp SoC không chỉ giảm số lượng linh kiện, mà còn rút ngắn chu kỳ phát triển.
Nó đơn giản hóa quy trình chứng nhận và đưa sản phẩm ra thị trường nhanh hơn để tạo ra lợi thế cạnh tranh có giá trị chiến lược rõ rệt.
Ví dụ: Các chuỗi F&B sử dụng thiết bị POS Android tích hợp SoC để xử lý đồng thời thanh toán QR Pay/VNPay, quản lý đơn hàng và chương trình tích điểm thành viên.
Tất cả trong một thiết bị cầm tay duy nhất mà không cần thêm máy tính hay bộ xử lý ngoài.
Robot tự hành (AMR)
Robot di động tự hành (AMR) hoạt động trong môi trường kho hàng năng động có lẽ là ứng dụng đòi hỏi khắt khe nhất đối với hệ thống điện toán nhúng.
Đây là nơi độ trễ xử lý không chỉ là bất tiện mà là nguy cơ an toàn trực tiếp.
Một robot đang di chuyển trong kho trung chuyển đông đúc phải liên tục xử lý dữ liệu từ mảng cảm biến LiDAR và camera độ phân giải cao.
Chúng thực thi thuật toán tránh va chạm và tính toán lại lộ trình tối ưu trong vài mili giây.
Bất kỳ sự phụ thuộc nào vào máy chủ từ xa đều tạo ra độ trễ không thể chấp nhận trong vận hành thực tế.
Các mô đun SoC 5G tích hợp khả năng điện toán biên giải quyết thách thức này bằng cách đặt toàn bộ năng lực tính toán ngay trên thân robot.
Các thuật toán thị giác máy tính phụ trách phát hiện chướng ngại vật và lập bản đồ không gian được thực thi cục bộ, không cần gửi và nhận dữ liệu qua lại với máy chủ trung tâm.
Tính toán lập kế hoạch lộ trình vốn phải tính đến các chướng ngại vật động như nhân viên kho, robot khác và hàng hóa di chuyển cũng được xử lý tại biên.
Vì thế giúp AMR phản ứng với thay đổi môi trường gần như tức thời.
Kiến trúc này mang lại hai lợi ích cộng hưởng:
- An toàn vận hành được nâng cao đáng kể vì tốc độ ra quyết định không còn bị ràng buộc bởi chất lượng kết nối mạng.
- Khả năng mở rộng đội robot được cải thiện vì hạ tầng điều phối trung tâm được giải phóng khỏi gánh nặng xử lý riêng lẻ cho từng robot.
Vì vậy đảm bảo khả năng vận hành thêm robot mà không cần tăng tương ứng năng lực máy chủ.
Ví dụ: Các trung tâm logistics đang từng bước áp dụng robot tự hành trong phân loại và vận chuyển hàng nội bộ.
Với SoC 5G xử lý biên, robot có thể tự né tránh xe nâng và nhân viên kho theo thời gian thực nên không cần đường truyền mạng liên tục đến máy chủ điều phối trung tâm.
Có thể bạn quan tâm
Liên hệ
Địa chỉ
Tầng 6 184 Phương Liệt
Phường Phương Liệt
Thành phố. Hà Nội
info@comlink.com.vn
Phone
+84 98 58 58 247
