Phân tích Cephalometric 3D là gì
Phân tích Cephalometric 3D là ứng dụng lâm sàng của kỹ thuật đo sọ ba chiều nhằm nghiên cứu các mối quan hệ giữa răng, xương và mô mềm của hộp sọ con người trong không gian tọa độ Descartes.
Trong khi phân tích 2D chỉ quan tâm đến các góc và khoảng cách trên mặt phẳng, phân tích Cephalometric 3D mở rộng phạm vi sang việc đánh giá kích thước, hình dạng, vị trí và hướng của các đơn vị khuôn mặt theo tất cả các chiều không gian.
Một phân tích 3D lý tưởng phải cung cấp được thông tin về bốn tham số cơ bản của các đơn vị giải phẫu: kích thước (size), hình dạng (shape), vị trí (position) và hướng (orientation).
Do đó thay vì chỉ đo chiều dài xương hàm trên trên phim nghiêng, phân tích 3D giúp xác định sự xoay của xương hàm trên theo trục ngang (pitch), trục trước-sau (roll) và trục dọc (yaw), cung cấp cái nhìn đa chiều về tình trạng bất đối xứng hoặc sai lệch.

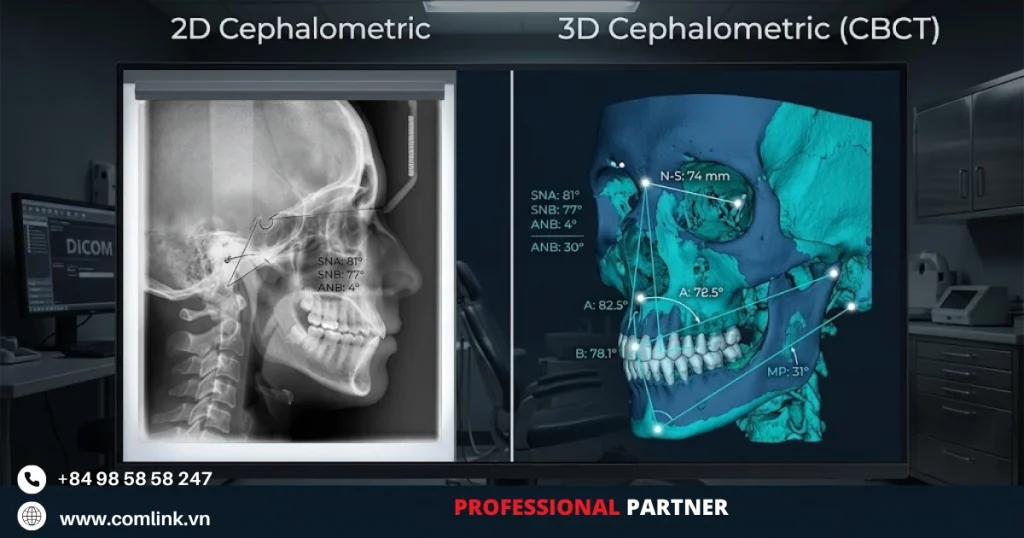

So sánh phân tích 2D và 3D
| Đặc điểm so sánh | Phân tích Cephalometric 2D | Phân tích Cephalometric 3D MỚI |
|---|---|---|
| Bản chất hình ảnh | Hình ảnh chiếu phẳng (Projection) | Dữ liệu thể tích (Volumetric) |
| Độ phóng đại | Thường từ 8% đến 14% | Tỉ lệ thực 1:1 (Không phóng đại) |
| Chồng lấp cấu trúc | Có, gây khó khăn cho việc xác định mốc | Không, có thể quan sát từng lát cắt |
| Khả năng đo đạc | Chỉ đo trên mặt phẳng đơn | Đo trong không gian 3D, đo thể tích |
| Đánh giá đối xứng | Hạn chế, chỉ mang tính chất định tính | Chính xác, định lượng được sự sai lệch |
| Tư thế đầu | Phụ thuộc vào cephalostat 2D | Có thể điều chỉnh ảo sau khi chụp |

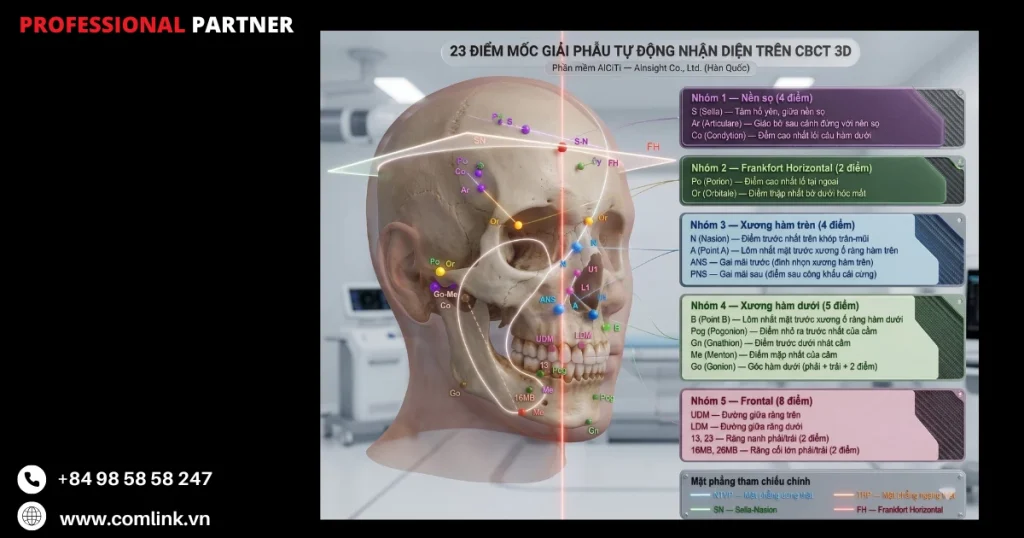

23 Điểm mốc giải phẫu
Nhóm 1: Nền sọ (Cranial Base – 4 điểm)
Các điểm trên nền sọ là tham chiếu ổn định nhất vì không thay đổi sau tuổi trưởng thành.
Đây là cơ sở cho toàn bộ hệ thống phân tích cephalometric.
Sella (S):
- Tâm hố yên (sella turcica) là điểm giữa nền sọ, làm gốc cho hệ phân tích Steiner (góc SNA, SNB, ANB).
- Đây là một trong những điểm tham chiếu quan trọng nhất trong chỉnh nha.
Articulare (Ar)
- Giao điểm bờ sau cành đứng hàm dưới với nền sọ.
- Được dùng để đo chiều dài cành đứng (Ar-Go).
Condylion (Co)
- Đỉnh cao nhất lồi cầu hàm dưới — dùng để đo chiều dài hàm dưới (Co-Gn).
Porion (Po)
- Điểm cao nhất lỗ tai ngoài, nằm trên đường Frankfort Horizontal.

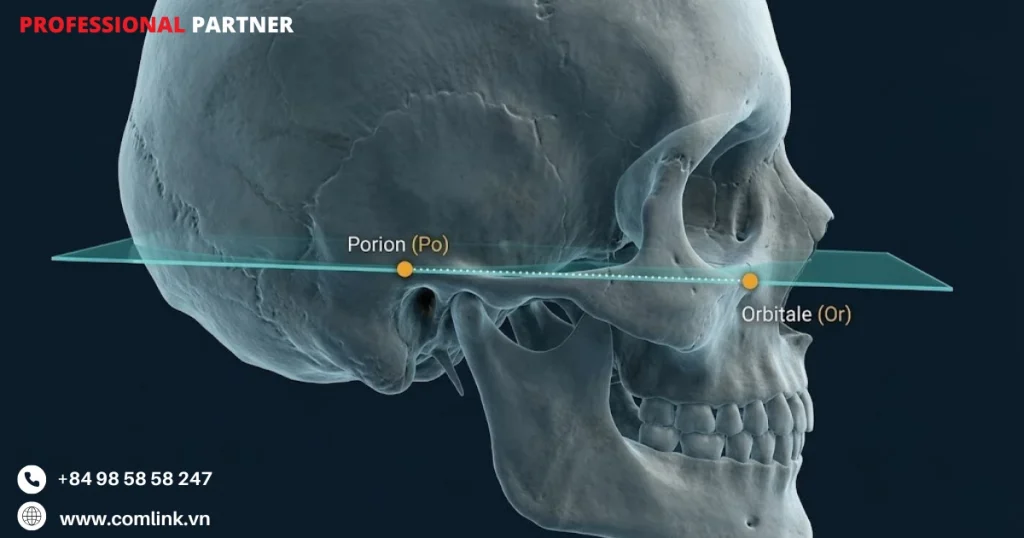

Nhóm 2: Frankfort Horizontal (2 điểm)
Hai điểm này xác định mặt phẳng Frankfort Horizontal (FH) xấp xỉ mặt phẳng ngang.
Chúng được dùng rộng rãi trong hệ phân tích Tweed (FMA), Downs và Ricketts.
- Porion (Po): Điểm cao nhất lỗ tai ngoài.
- Orbitale (Or): Điểm thấp nhất bờ dưới hốc mắt.

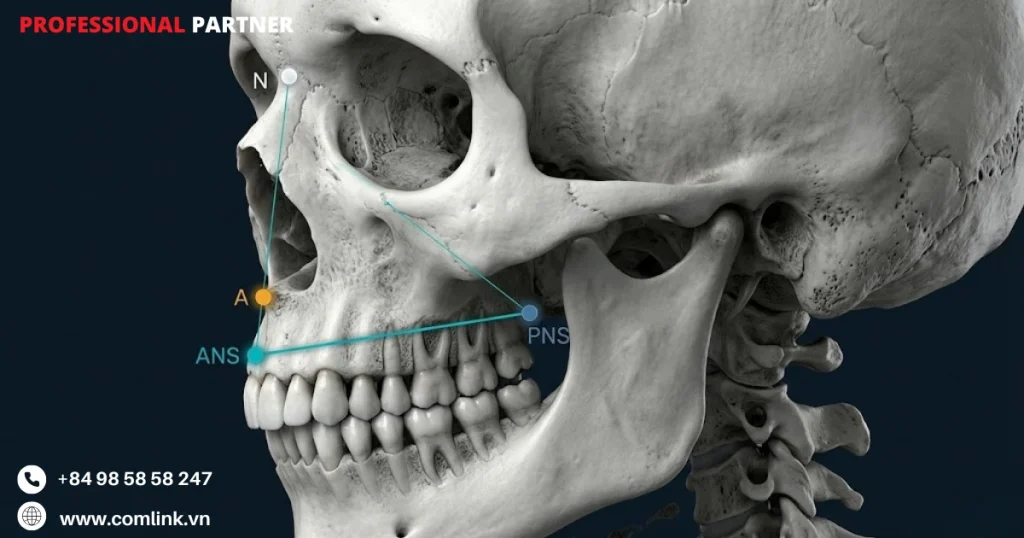

Nhóm 3: Xương hàm trên (Maxilla – 4 điểm)
Nhóm này đại diện cho vị trí và hình thái xương hàm trên và đóng vai trò then chốt trong chẩn đoán tương quan hai hàm.
Nasion (N)
- Điểm trước nhất trên đường khớp trán-mũi (frontonasal suture) là điểm gốc cho cả NTVP và THP.
- Đây là điểm tham chiếu nền tảng của hầu hết các phân tích cephalometric.
Point A (Subspinale)
- Điểm lõm nhất mặt trước xương ổ răng hàm trên.
- Nó đại diện cho vị trí hàm trên trong phân tích sagittal.
ANS (Anterior Nasal Spine)
- Gai mũi trước là điểm đầu khẩu cái cứng.
PNS (Posterior Nasal Spine)
- Gai mũi sau là điểm cuối khẩu cái cứng.
- Khoảng cách ANS-PNS xác định chiều dài khẩu cái.
Nhóm 4: Xương hàm dưới (Mandible – 5 điểm)
Xương hàm dưới là xương di động duy nhất của sọ mặt.
Do đó các điểm mốc ở đây rất quan trọng để đánh giá mối tương quan hai hàm và hình thái cằm.
Point B (Supramentale)
- Điểm lõm nhất mặt trước xương ổ răng hàm dưới là đại diện vị trí hàm dưới.
Pogonion (Pog)
- Điểm nhô ra trước nhất của cằm, quan trọng trong đánh giá profile mặt.
Gnathion (Gn)
- Điểm trước-dưới nhất của cằm.
Menton (Me)
- Điểm thấp nhất của cằm cùng với Gonion xác định mặt phẳng hàm dưới (Go-Me).
Gonion (Go)
- Góc hàm dưới là nơi cành đứng gặp thân xương.
- Phần mềm AICiTi đo cả phải và trái (2 điểm) để phân tích đối xứng.

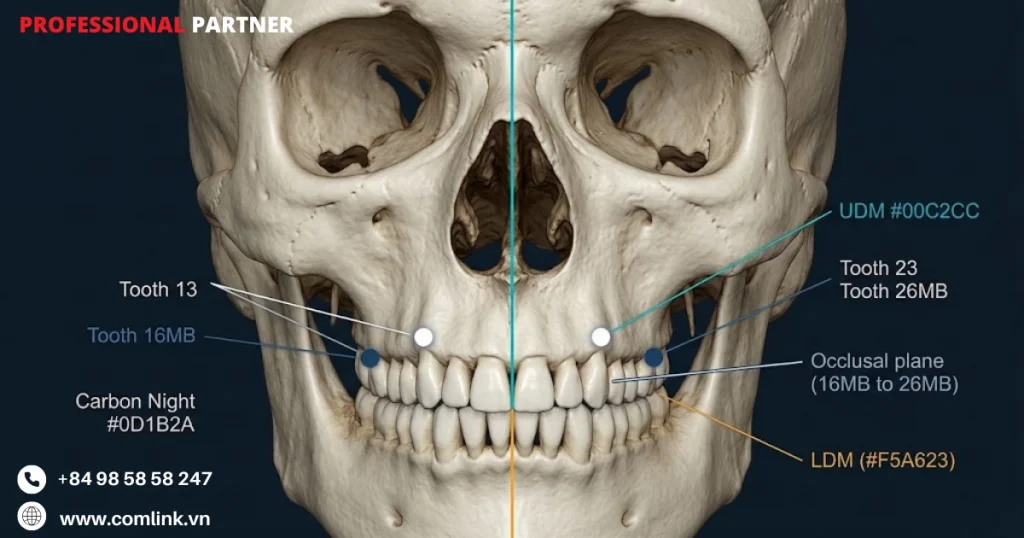

Nhóm 5: Frontal (8 điểm – Chỉ có trên CBCT 3D)
Đây là điểm khác biệt lớn nhất giữa phân tích 2D truyền thống và phân tích CBCT 3D.
Phim cephalometric 2D hoàn toàn không thể thực hiện phân tích Frontal do chỉ chụp được một chiều.
Các điểm bao gồm:
- UDM (Upper Dental Midline): Đường giữa răng trên để đánh giá lệch đường giữa hàm trên.
- LDM (Lower Dental Midline): Đường giữa răng dưới để đánh giá lệch đường giữa hàm dưới.
- Răng nanh 13 và 23: Răng nanh phải và trái để tham chiếu đối xứng phía trước.
- Răng cối lớn 16MB và 26MB: Răng cối lớn thứ nhất phải và trái (múi ngoài gần) để tham chiếu đối xứng phía sau.
Các điểm này được dùng để đánh giá đối xứng khuôn mặt và nghiêng mặt phẳng cắn.
Đây là thông tin cực kỳ quan trọng cho lập kế hoạch điều trị chỉnh nha toàn diện và phẫu thuật chỉnh hàm.
Tổng hợp 23 điểm mốc theo nhóm
| Nhóm | Điểm mốc | Tên đầy đủ | Vai trò chính |
|---|---|---|---|
| Nền sọ | S | Sella | Tâm hố yên, gốc hệ Steiner |
| Nền sọ | Ar | Articulare | Giao điểm cành đứng với nền sọ |
| Nền sọ | Co | Condylion | Đỉnh lồi cầu hàm dưới |
| Nền sọ | Po | Porion | Điểm cao nhất lỗ tai ngoài |
| FH | Po | Porion | Xác định mặt phẳng FH |
| FH | Or | Orbitale | Điểm thấp nhất hốc mắt |
| Hàm trên | N | Nasion | Điểm gốc NTVP và THP |
| Hàm trên | A | Subspinale | Vị trí hàm trên |
| Hàm trên | ANS | Ant. Nasal Spine | Gai mũi trước |
| Hàm trên | PNS | Post. Nasal Spine | Gai mũi sau |
| Hàm dưới | B | Supramentale | Vị trí hàm dưới |
| Hàm dưới | Pog | Pogonion | Điểm nhô nhất cằm |
| Hàm dưới | Gn | Gnathion | Điểm trước-dưới cằm |
| Hàm dưới | Me | Menton | Điểm thấp nhất cằm |
| Hàm dưới | Go (P/T) | Gonion | Góc hàm (phải + trái) |
| Frontal | UDM | Upper Dental Midline | Đường giữa răng trên |
| Frontal | LDM | Lower Dental Midline | Đường giữa răng dưới |
| Frontal | 13 | Răng nanh phải | Đối xứng trước (P) |
| Frontal | 23 | Răng nanh trái | Đối xứng trước (T) |
| Frontal | 16MB | Răng cối 6 phải | Đối xứng sau (P) |
| Frontal | 26MB | Răng cối 6 trái | Đối xứng sau (T) |

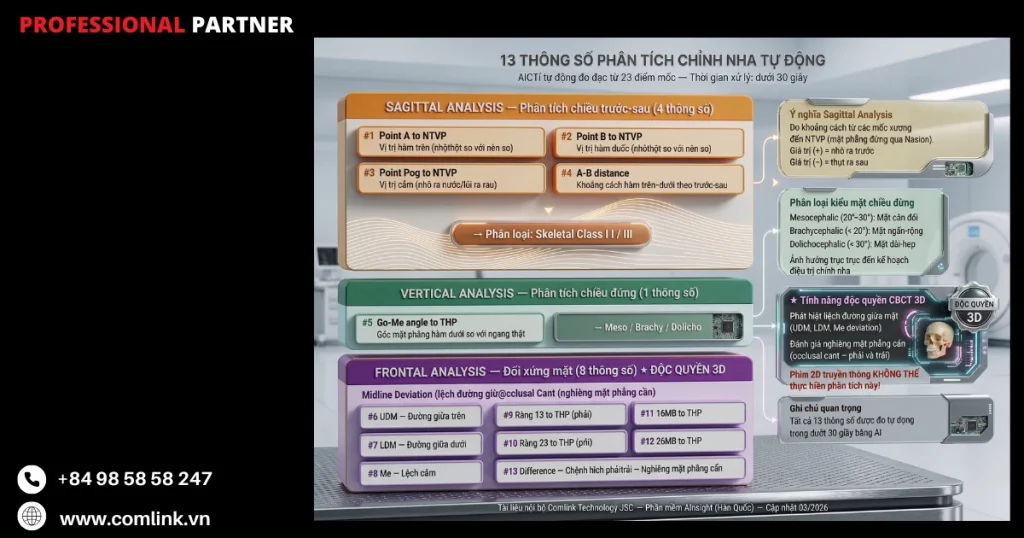

13 Thông số chỉnh nha
Sagittal Analysis: Phân tích chiều trước-sau ( thông số 1-4)
Phân tích sagittal đánh giá vị trí xương hàm theo chiều trước-sau (anteroposterior).
Phần mềm đo khoảng cách từ Point A, Point B và Pogonion đến mặt phẳng đứng thật NTVP (đi qua Nasion).
Giá trị âm nghĩa là thụt (retrognathic), dương nghĩa là nhô (prognathic).
Thông số then chốt: A-B distance cho biết khoảng cách giữa hàm trên và hàm dưới.
Từ đó phần mềm tự động phân loại Skeletal Class I (bình thường, 0.52–5.48mm), Class II (hàm trên nhô hoặc hàm dưới thụt, > 5.48mm) hoặc Class III (hàm dưới nhô hoặc hàm trên thụt, < 0.52mm).
Đây là thông tin đầu tiên và quan trọng nhất mà bác sĩ chỉnh nha cần nắm được.
| # | Thông số | Giá trị bình thường | Ý nghĩa lâm sàng |
|---|---|---|---|
| 1 | Point A to NTVP | 0 đến +2 mm | Vị trí hàm trên: > +4 mm = nhô, < −2 mm = thụt |
| 2 | Point B to NTVP | ≈ −2 mm | Vị trí hàm dưới: quá âm = retrognathic (thụt hàm dưới) |
| 3 | Point Pog to NTVP | −1.8 ± 4.5 mm (nữ) | Vị trí cằm: nhô / lùi, bị ảnh hưởng bởi chiều cao tầng mặt dưới |
| 4 | A-B distance | 3 ± 2.48 mm | Phân loại: Class I (0.52–5.48), Class II (> 5.48), Class III (< 0.52) |
Vertical Analysis: Phân tích chiều đứng (thông số 5)
Góc Go-Me so với THP xác định kiểu mặt (facial type) của bệnh nhân.
Do đó ảnh hưởng trực tiếp đến chiến lược điều trị chỉnh nha và tiên lượng kết quả:
- Mesocephalic (20°–30°): Mặt cân đối là tiên lượng chỉnh nha thuận lợi nhất. Cơ học điều trị linh hoạt.
- Brachycephalic (< 20°): Mặt ngắn-rộng (short face), hay gặp cắn sâu (deep bite). Cần kiểm soát chiều đứng.
- Dolichocephalic (> 30°): Mặt dài-hẹp (long face), hay gặp cắn hở (open bite) nên thường đòi hỏi kế hoạch điều trị phức tạp hơn.
Xác định kiểu mặt tự động giúp bác sĩ nhanh chóng dự đoán xu hướng phát triển và lựa chọn cơ học điều trị phù hợp ngay từ bước lập kế hoạch.

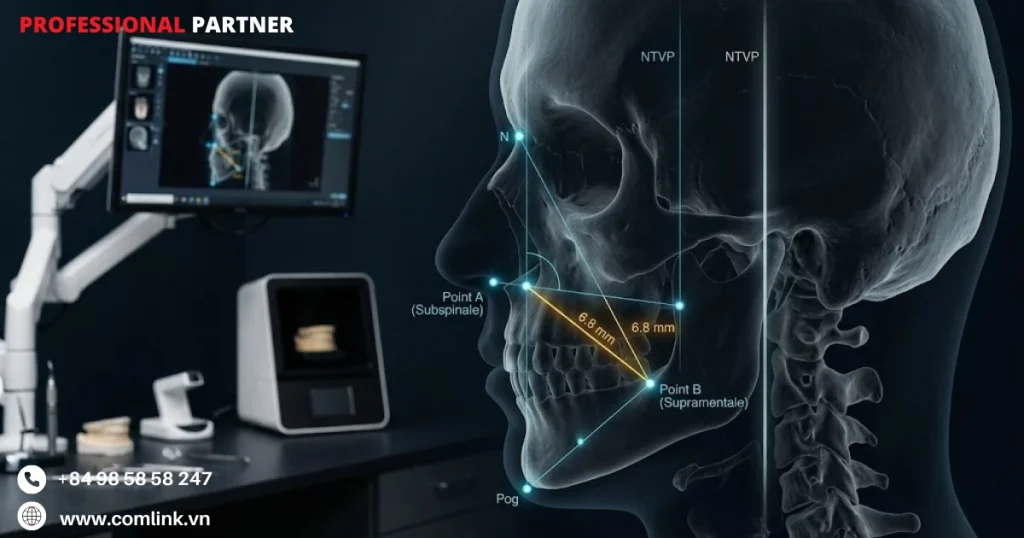

Frontal Analysis: Đối xứng mặt (thông số 6–13)
Đây là tính năng chỉ có trên phân tích CBCT 3D vì phim cephalometric 2D truyền thống hoàn toàn không thể thực hiện do chỉ ghi nhận hình ảnh một chiều.
Midline Deviation (thông số 6–8)
- Đo mức lệch đường giữa răng trên (UDM), răng dưới (LDM), và cằm (Me) so với NTVP.
- Ngưỡng bình thường: UDM/LDM < 2mm, Me < 3mm.
- Vượt ngưỡng gợi ý bất đối xứng xương hàm dưới (mandibular asymmetry) nên có thể cần can thiệp phẫu thuật chỉnh hàm.
Occlusal Cant (thông số 9–13)
- Đo khoảng cách từ các răng hai bên (nanh 13/23, cối 16MB/26MB) đến THP và tính chênh lệch (Difference).
- Chênh lệch ≥ 2° cho thấy mặt phẳng cắn bị nghiêng là thông tin chỉ phát hiện được nhờ phân tích 3D.
- Nó rất quan trọng cho kế hoạch điều trị toàn diện.
Bảng tổng hợp 13 thông số phân tích chỉnh nha
| # | Thông số | Nhóm | Giá trị chuẩn | Kết quả phân loại |
|---|---|---|---|---|
| 1 | Point A to NTVP | Sagittal | 0 đến +2 mm | Vị trí hàm trên |
| 2 | Point B to NTVP | Sagittal | ≈ −2 mm | Vị trí hàm dưới |
| 3 | Point Pog to NTVP | Sagittal | −1.8 ± 4.5 mm | Vị trí cằm |
| 4 | A-B distance | Sagittal | 3 ± 2.48 mm | Class I / II / III |
| 5 | Go-Me to THP | Vertical | 22.74° | Meso / Brachy / Dolicho |
| 6 | UDM to NTVP | Frontal | < 2 mm | Lệch đường giữa răng trên |
| 7 | LDM to NTVP | Frontal | < 2 mm | Lệch đường giữa răng dưới |
| 8 | Me to NTVP | Frontal | < 3 mm | Lệch cằm |
| 9 | Răng 13 to THP | Frontal | (mm) | Độ nghiêng khớp cắn (phải) |
| 10 | Răng 23 to THP | Frontal | (mm) | Độ nghiêng khớp cắn (trái) |
| 11 | 16MB to THP | Frontal | (mm) | Độ nghiêng khớp cắn (phải) |
| 12 | 26MB to THP | Frontal | (mm) | Độ nghiêng khớp cắn (trái) |
| 13 | Difference | Frontal | < 2° | Nghiêng mặt phẳng cắn |

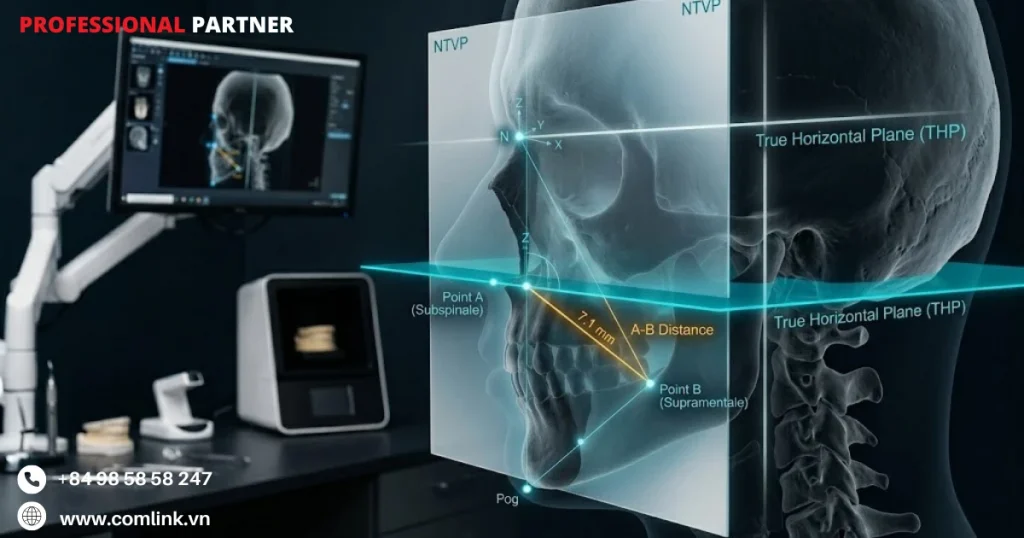

Mặt phẳng tham chiếu
Mặt phẳng tham chiếu không phải là thứ AI “đo” mà là hệ tọa độ mà AI sử dụng để tính toán.
Khi bệnh nhân chụp CBCT ở tư thế đầu tự nhiên (NHP – Natural Head Position), AI tự động xác định hai mặt phẳng chính để xây dựng hệ tọa độ 3D:
NTVP (Nasion True Vertical Plane)
- Mặt phẳng đứng thật đi qua Nasion, vuông góc với mặt đất khi bệnh nhân ở NHP.
- Dùng làm tham chiếu đo khoảng cách trước-sau (Sagittal) và lệch đường giữa (Frontal).
THP (True Horizontal Plane)
- Mặt phẳng ngang thật đi qua Nasion, vuông góc với NTVP.
- Dùng làm tham chiếu đo chiều đứng (Vertical), góc nghiêng và occlusal cant.
| Mặt phẳng | Định nghĩa | Vai trò |
|---|---|---|
| NTVP | Mặt phẳng đứng thật qua Nasion, vuông góc mặt đất | Tham chiếu Sagittal và Frontal |
| THP | Mặt phẳng ngang thật qua Nasion, vuông góc NTVP | Tham chiếu Vertical và Occlusal Cant |
| SN (Sella-Nasion) | Đường nối Sella với Nasion | Tham chiếu nền sọ, hệ Steiner (SNA, SNB, ANB) |
| FH (Frankfort) | Mặt phẳng nối Porion với Orbitale | Hệ Tweed (FMA), Downs, Ricketts |
| Go-Me | Đường nối Gonion với Menton | Xác định kiểu mặt chiều đứng |
| Occlusal Plane | Mặt phẳng cắn qua giữa múi răng cối | Đánh giá tương quan cắn khít, Wits Appraisal |
| NA / NB line | Đường Nasion-A và Nasion-B | Vị trí và góc răng cửa (Steiner: U1-NA, L1-NB) |
Các phần mềm phân tích phổ biến
| Phần Mềm | Đặc Điểm Nổi Bật | Điểm Đánh Giá (Trải nghiệm NSD) |
|---|---|---|
| Anatomage Invivo | Hiển thị 3D xuất sắc, thư viện implant phong phú, chuyên sâu về đường thở và TMJ. | 9.6/10 |
| Dolphin Imaging | Tiêu chuẩn trong chỉnh nha, hỗ trợ phân tích sọ mặt 2D/3D đồng thời, mô phỏng phẫu thuật chuyên nghiệp. | 8.8/10 |
| Planmeca Romexis | Giải pháp tất cả trong một (ALL-IN-ONE), AI tự động nhận diện mốc giải phẫu và phân đoạn cấu trúc. | 8.7/10 |
| AInsight (AICiTi, AIModel, AISoft) |
Phân tích cấu trúc xương, răng, mô mềm tự động ứng dụng cho hình ảnh CBCT 3D và IOS. | 9.1/10 |
| OnDemand3D | Cấu trúc mô-đun, mạnh về quản lý dữ liệu DICOM và chẩn đoán hình ảnh tổng quát. | 8.4/10 |
| Morpheus3D | Mô phỏng gương mặt 3D thực tế, tập trung vào tư vấn và lập kế hoạch thẩm mỹ. | 8.5/10 |
