Kết nối mạng cho hệ thống quản lý tòa nhà là gì
Kết nối mạng cho hệ thống quản lý tòa nhà (BMS) là tích hợp liền mạch các hệ thống cơ khí và điện khác nhau trong một tòa nhà thông qua một mạng thống nhất.
Kết nối mạng cho hệ thống quản lý tòa nhà giúp các thiết bị khác nhau như hệ thống sưởi ấm, thông gió, điều hòa không khí (HVAC), chiếu sáng, hệ thống quản lý năng lượng, các thành phần an ninh tương tác và chia sẻ dữ liệu hiệu quả.
Mục tiêu chính của kết nối mạng trong BMS là hỗ trợ giám sát, kiểm soát và quản lý theo thời gian thực các hệ thống này, tạo điều kiện cho hiệu quả hoạt động và tiết kiệm năng lượng.
Khó khăn khi thực hiện
Tích hợp hệ thống phức tạp
Một trong những thách thức khó khăn nhất khi thiết lập BMS được kết nối là tính phức tạp liên quan đến việc tích hợp nhiều thiết bị và hệ thống.
BMS của tòa nhà kết hợp tới 22.800 thẻ riêng biệt, bao gồm nhiều hệ thống cơ khí và điện khác nhau như HVAC, chiếu sáng, màn hình tiêu thụ năng lượng, v.v.
Mỗi thiết bị này có thể hoạt động trên các giao thức hoặc tiêu chuẩn khác nhau.
Vì thế khiến việc thiết lập một khuôn khổ truyền thông thống nhất trở nên khó khăn.
Nhiệm vụ đảm bảo cho các hệ thống đa dạng có thể truyền thông hiệu quả đòi hỏi phải có kế hoạch và chuyên môn cẩn thận.
Các nhà tích hợp phải giải quyết các vấn đề về khả năng tương thích, lựa chọn các giao thức truyền thông phù hợp (như Modbus, BACnet và OPC UA) để tạo điều kiện tương tác giữa các thiết bị từ nhiều nhà sản xuất khác nhau.
Quá trình tích hợp có thể tốn thời gian và chi phí vì mỗi thiết bị có thể yêu cầu cấu hình hoặc điều chỉnh riêng để hoạt động trong hệ thống rộng hơn.
Ví dụ: nếu các điều khiển HVAC sử dụng BACnet trong khi hệ thống chiếu sáng dựa vào Modbus, các nhà phát triển phải đưa ra các giải pháp hỗ trợ các hệ thống này chia sẻ dữ liệu mà không có xung đột.
Sự phức tạp này đòi hỏi một chiến lược được cân nhắc kỹ lưỡng để đảm bảo rằng tất cả các thành phần hoạt động hài hòa với nhau.
Yêu cầu khả năng mở rộng
Khi các tòa nhà phát triển và mở rộng, nhu cầu quản lý của chúng cũng tăng theo.
Tòa nhà được thiết kế để phát triển nên việc đảm bảo khả năng mở rộng trong BMS có thể đặt ra những thách thức đáng kể.
Thiết lập ban đầu phải xem xét các lần mở rộng hoặc nâng cấp trong tương lai để chứa các thiết bị hoặc hệ thống bổ sung mà không cần phải thay đổi toàn bộ mạng.
Khả năng mở rộng đòi hỏi một kiến trúc mạng linh hoạt có thể thích ứng với số lượng thiết bị ngày càng tăng và các chức năng được nâng cao.
Nếu cơ sở hạ tầng ban đầu không được thiết kế có tính đến khả năng mở rộng, việc thêm các thành phần mới có thể dẫn đến tình trạng tắc nghẽn mạng hoặc giảm hiệu suất.
Ví dụ: nếu các không gian trị liệu hoặc trung tâm đào tạo mới được thêm vào tòa nhà trong tương lai, việc tích hợp thêm các đơn vị HVAC hoặc điều khiển chiếu sáng có thể gây quá tải cho mạng hiện tại.
Điều này có thể dẫn đến sự chậm trễ trong việc triển khai các hệ thống mới và tăng chi phí để cải tạo cơ sở hạ tầng.
Lỗ hổng bảo mật của hệ thống
Với sự gia tăng của các thiết bị được kết nối với nhau, nguy cơ đe dọa mạng cũng tăng cao.
Bảo mật mạng là mối quan tâm quan trọng khi thiết lập BMS được kết nối, đặc biệt là trong các môi trường nhạy cảm như tòa nhà, nơi dữ liệu bí mật được quản lý.
Các lỗ hổng trong mạng có thể làm lộ thông tin cá nhân hoặc làm gián đoạn các hoạt động quan trọng của tòa nhà.
Để giảm thiểu các rủi ro bảo mật tiềm ẩn, cần triển khai các biện pháp an ninh mạng mạnh mẽ trên toàn bộ mạng.
Điều này bao gồm sử dụng tường lửa, giao thức mã hóa và cập nhật thường xuyên phần mềm và chương trình cơ sở.
Ngoài ra, khả năng truy cập từ xa phải được bảo mật thông qua mạng riêng ảo (VPN) hoặc các phương pháp xác thực an toàn để ngăn chặn truy cập trái phép.
Ví dụ: Trong bối cảnh của tòa nhà, nếu tin tặc có quyền truy cập vào BMS thông qua bộ định tuyến không an toàn, chúng có thể thao túng các hệ thống quan trọng như kiểm soát nhiệt độ hoặc lịch chiếu sáng, ảnh hưởng nghiêm trọng đến hoạt động của cơ sở.
Do đó, đảm bảo bảo mật trong khi vẫn duy trì khả năng truy cập dễ dàng cho người dùng được ủy quyền là sự cân bằng phải đạt được trong quá trình thiết kế hệ thống.
Hạn chế của truy cập từ xa
Mặc dù truy cập từ xa rất quan trọng để giám sát và quản lý hiệu quả BMS, nhưng việc thiết lập kết nối đáng tin cậy cho các hoạt động từ xa lại đặt ra những thách thức riêng.
Trong các cơ sở lớn như tòa nhà, nơi các hoạt động thủ công không khả thi do quy mô.
Các công cụ giám sát từ xa hỗ trợ người quản lý cơ sở giám sát hiệu suất thiết bị và phản hồi nhanh chóng với các cảnh báo hoặc sự cố.
Tuy nhiên, đảm bảo truy cập từ xa nhất quán và không bị gián đoạn có thể là vấn đề.
Các yếu tố như vùng phủ sóng di động kém, tắc nghẽn mạng hoặc lỗi phần cứng có thể cản trở kết nối từ xa.
Ngoài ra, việc phụ thuộc vào giao tiếp dựa trên internet có nghĩa là bất kỳ sự cố mất điện nào cũng có thể dẫn đến sự chậm trễ đáng kể trong việc giải quyết các vấn đề vận hành.
Ví dụ: Nếu hệ thống HVAC bị trục trặc trong điều kiện thời tiết bất ngờ và quyền truy cập từ xa bị gián đoạn do kết nối kém, người quản lý cơ sở có thể không nhận được cảnh báo hoặc cập nhật kịp thời về hiệu suất của hệ thống.
Điều này có thể dẫn đến điều kiện khó chịu cho những người đang sống, làm việc và có khả năng gây nguy hiểm cho sự an toàn.

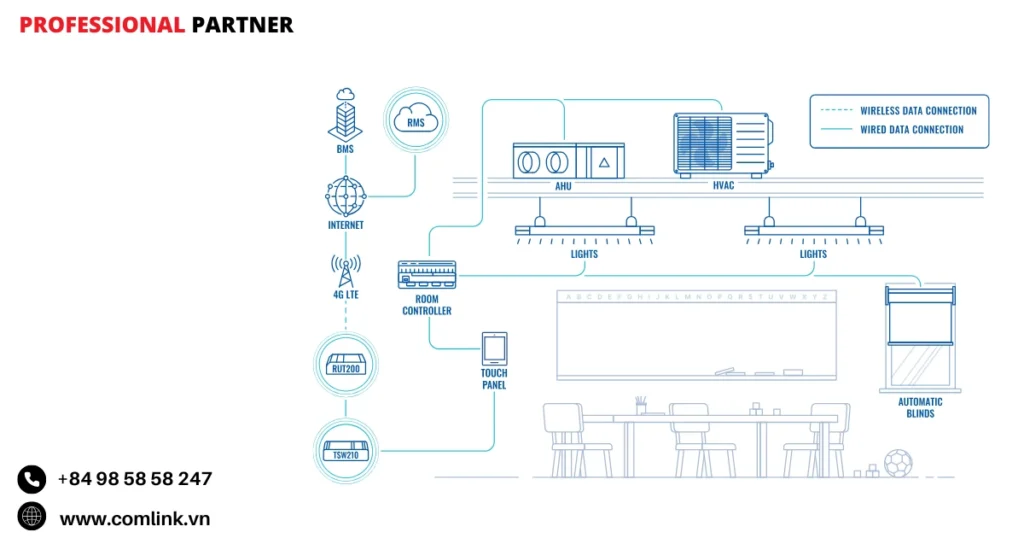

Đặc điểm của giải pháp
Kết nối 4G mạnh mẽ
Bộ định tuyến di động RUT200 cung cấp kết nối di động LTE Cat 4, đóng vai trò là xương sống cho BMS tại tòa nhà.
Tính năng này đặc biệt có giá trị đối với các cơ sở cần truy cập internet đáng tin cậy để giám sát và quản lý từ xa nhiều hệ thống khác nhau.
Bằng cách sử dụng bộ định tuyến di động, BMS có thể hoạt động độc lập với các kết nối có dây truyền thống.
Vì thế hỗ trợ linh hoạt hơn trong việc bố trí thiết bị và thiết kế mạng.
Khả năng kết nối qua mạng 4G đảm bảo các hệ thống quản lý của tòa nhà vẫn trực tuyến ngay cả khi mất điện hoặc gián đoạn dịch vụ internet cục bộ.
Khả năng kết nối mạnh mẽ này rất cần thiết để duy trì hoạt động liên tục.
Từ đó giúp cho tất cả các hệ thống có thể được giám sát và điều khiển từ xa mà không bị gián đoạn.
Phân phối hiệu quả
Bộ chuyển mạch Ethernet TSW210 đóng vai trò quan trọng trong việc phân phối kết nối đến nhiều thiết bị trên toàn bộ cơ sở.
Với tám cổng Gigabit RJ45 và hai cổng SFP, bộ chuyển mạch hỗ trợ kết nối hiệu quả tới 20 thiết bị đầu cuối.
Có thể kết nối bộ điều khiển logic lập trình (PLC), bảng điều khiển cảm ứng và các thiết bị có khả năng Ethernet khác.
Tính năng này đặc biệt quan trọng trong các cơ sở lớn như tòa nhà vì nó hỗ trợ sử dụng sơ đồ đấu dây nối tiếp đơn giản.
Bằng cách sử dụng phương pháp này, doanh nghiệp có thể quản lý hiệu quả số lượng lớn thiết bị trong BMS mà không làm quá tải mạng hoặc tạo ra sự phức tạp không cần thiết.
Sơ đồ đấu dây nối tiếp
Sơ đồ đấu dây nối tiếp được sử dụng tại tòa nhà tạo điều kiện cho cách kết nối nhiều thiết bị với bộ chuyển mạch Ethernet có tổ chức và hiệu quả.
Bằng cách liên kết các thiết bị theo chuỗi thay vì tạo cấu hình sao, phương pháp này giúp giảm tình trạng lộn xộn của cáp và đơn giản hóa việc lắp đặt.
Tổng cộng doanh nghiệp sẽ triển khai mười vòng nối tiếp trong toàn bộ cơ sở.
Thiết lập này không chỉ tối ưu hóa việc sử dụng các cổng khả dụng trên TSW210 mà còn đảm bảo rằng các thiết bị có thể giao tiếp hiệu quả trong mạng.
Tính đơn giản của sơ đồ đấu dây giúp các kỹ thuật viên dễ dàng xác định sự cố trong quá trình bảo trì hoặc khắc phục sự cố vì họ có thể nhanh chóng cô lập các phân đoạn của mạng.
Khả năng tương thích giao thức
Một khía cạnh quan trọng của giải pháp kết nối mạng là khả năng tương thích với nhiều giao thức giao tiếp khác nhau.
BMS tại tòa nhà sử dụng các giao thức như BACnet và OPC UA để giao tiếp giữa bộ điều khiển và bảng điều khiển.
Bên cạnh đó các hoạt động tiêu thụ điện năng và năng lượng tận dụng các giao thức Modbus TCP và Modbus RTU.
Khả năng tương thích đảm bảo cho các thiết bị từ các nhà sản xuất khác nhau có thể giao tiếp hiệu quả trong một hệ thống thống nhất.
Ví dụ: bộ điều khiển chịu trách nhiệm về HVAC, chiếu sáng và rèm có thể chia sẻ thông tin và phản hồi liền mạch các lệnh được đưa ra từ các giao diện quản lý tập trung.
Tính năng này nâng cao hiệu quả chung của BMS bằng cách tạo điều kiện trao đổi dữ liệu theo thời gian thực và hỗ trợ phản hồi tự động với các điều kiện thay đổi.
Chuyển đổi dự phòng WAN
Tính năng chuyển đổi dự phòng WAN của bộ định tuyến di động RUT200 nâng cao đáng kể độ tin cậy của BMS bằng cách cung cấp khả năng chuyển đổi tự động sang kết nối dự phòng trong trường hợp mạng bị gián đoạn.
Tính năng dự phòng hỗ trợ các hệ thống quan trọng vẫn hoạt động mà không bị ngừng hoạt động.
Do đó bảo toàn tính toàn vẹn của các chức năng giám sát và điều khiển.
Đối với các cơ sở như tòa nhà, nơi duy trì các điều kiện môi trường tối ưu là rất quan trọng đối với sức khỏe của mọi người có nhu cầu đặc biệt, thì tính năng này không thể xem nhẹ.
Khả năng duy trì kết nối liền mạch có nghĩa là người quản lý cơ sở có thể tiếp tục giám sát các hệ thống từ xa, nhận cảnh báo về các sự cố tiềm ẩn.
Vì vậy tạo điều kiện để thực hiện các hành động khắc phục mà không chậm trễ.
Khả năng quản lý từ xa
Việc tích hợp Hệ thống quản lý từ xa (RMS) của Teltonika bổ sung thêm một lớp tiện lợi và hiệu quả quan trọng cho BMS tại tòa nhà.
RMS hỗ trợ doanh nghiệp thực hiện truy cập từ xa vào các thiết bị, tiến hành cập nhật chương trình cơ sở, giám sát báo động và quản lý hiệu suất hệ thống từ mọi nơi.
Sử dụng các công cụ như bộ VPN trong RMS giúp tăng cường bảo mật hơn nữa trong khi truy cập dữ liệu nhạy cảm từ xa.
Khả năng này sẽ giảm đáng kể chi phí vận hành liên quan đến bảo trì tại chỗ đồng thời cải thiện thời gian phản hồi khi giải quyết mọi bất thường hoặc lỗi hệ thống.
Tính linh hoạt do quản lý từ xa mang lại hỗ trợ người quản lý cơ sở duy trì hiệu suất tối ưu mà không bị ràng buộc vào các vị trí vật lý.
